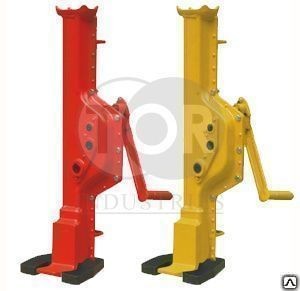

Домкрат с низким подхватом реечный TOR ДРН 5000, 5т. (тип SJL-SWL) в Гродно

ОПИСАНИЕ

Домкрат реечный TOR ДРН 5000, 5 т. (тип SJL-SWL) с низким подхватом

Основные характеристики:

Повышенный запас прочности.

Различаются  по  грузоподъемности  и  длине  грузовой  цепи .

Реечный домкрат – механизм для подъема груза и его временной фиксации на определенном уровне. Отличительная деталь этого вида домкрата – зубчатая или перфорированная рейка, которая является одним из основных рабочих элементов конструкции.

Конструкция устройства

Основные детали конструкции домкрата:

·         Корпус;

·         Рейка;

·         Храповый механизм;

·         Зубчатые колеса;

·         Ручка или рычаг;

·         Грузоупорный тормоз;

·         Подъемная лапа;

·         Опорная площадка.

В зависимости от вида механизма, обеспечивающего движение корпуса с подъемной лапой по рейке устройства, домкрат может быть:

·         Рычажным – перемещение возможно благодаря возвратно-поступательным движениям рычага;

·         Зубчатым – для перемещения корпуса вращают рукоять с шестеренной передачей.

Разновидности реечных домкратов

Виды предлагаемых подъемных механизмов, их особенности и назначение:

·         Хай Джек – рычажный домкрат, который популярен у водителей внедорожников. Используется в труднопроходимых местах для подъема автомобиля, освобождения увязшего колеса, а также в качестве ручной механической лебедки для буксировки;

·         ДР (тип SJ-SWL) – домкрат зубчатого типа, рассчитан на интенсивные нагрузки. Механизмы с большой грузоподъемностью используются при ремонте железнодорожных путей;

·         SJ – зубчатый домкрат, используется при проведении строительных и монтажных работ, а также в промышленной сфере. Опора устройства имеет большую площадь, что повышает его устойчивость;

·         Домкраты с низким подхватом – устройство используют для подъема низко расположенных грузов. Удобен при подхвате металлоконструкций, при проведении ремонтных и монтажных работ.

Основные технические характеристики

При выборе подъемного механизма следует обратить внимание на следующие параметры:

·         Предельную нагрузку на механизм (грузоподъемность);

·         Высоту подхвата – расстояние от опорной поверхности, на которой расположены груз и домкрат, до поверхности подъемной лапы механизма;

·         Ход рейки – определяет высоту подъема, на которую можно приподнять груз.

Преимущества и недостатки устройств

Достоинства реечных подъемных механизмов:

·         Высокий КПД (до 85%);

·         Возможность контролировать скорость подъема и спуска;

·         Размещение опорной площадки до 90 мм от основания дает возможность поднимать низко расположенный груз.

К недостаткам относятся:

·         Ограничение максимальной высоты подъема;

·         Отсутствие электрического привода.

<

ИНСТРУКЦИЯ-ПАСПОРТ ПО ЭКСПЛУАТАЦИИ

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИЯ, РЕМОНТ И УХОД

РЕЕЧНЫЙ ДОМКРАТ SJL грузоподъемностью 5, 10 т

Перед использованием домкрата внимательно прочтите данное руководство, содержащее важные правила техники безопасности и инструкции по установке, эксплуатации, уходу и ремонту домкрата. Обеспечьте, чтобы руководство было в распоряжении для всех ответственных лиц Сохраняйте для дальнейшего использования!

Грузоподъемность (Q): максимальный вес (предельная рабочая нагрузка), на который рассчитан домкрат при нормальной эксплуатации.
