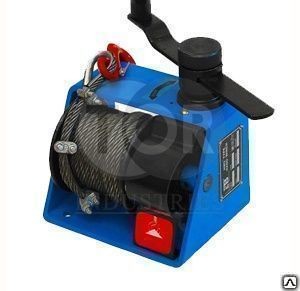

Лебедка червячная г/п 0,25т 20м барабанная TOR VS 250 в Гродно

Основные характеристики:

Повышенный запас прочности.

ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЛЕБЕДОК РУЧНЫХ МОДЕЛИ VS

1. Назначение.

Лебедки монтажные ручные модели VS предназначены для ручного подъема и перемещения грузов с намоткой металлического каната (троса) на барабан. В качестве приводного механизма на лебедках модели GR используется редуктор с цилиндрическими прямозубыми шестернями, на лебедках модели VS используется червячная пара.

Лебедки не предназначены для подъема и перемещения людей.

Лебедки не предназначены для работы в пожаро- и взрывоопасных зонах. Температура окружающей среды от -20 до +40 град. С.

Допускается эксплуатация лебедок на открытом воздухе. При попадании влаги по окончании работы протереть открытые от смазки места лебедки сухой салфеткой.

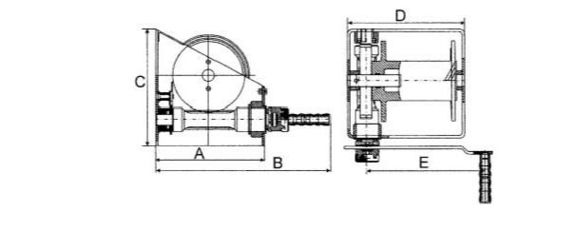

3. Технические характеристики лебедок модель VS:

6. Меры безопасности при работе с ручными лебедками:

6.1 Лебедки модели VS являются сложными механическими устройствами повышенной опасности.

6.4 Основные меры безопасности – ЗАПРЕЩАЕТСЯ:

• Поднимать груз, вес которого превышает грузоподъемность лебедки.

• Удлинять канат при недостаточной длине

• Выводить из зацепления собачку храпового механизма.

• Производить чистку, смазку и ремонт лебедки во время работы.

• Работать на неисправной лебедке и/или с поврежденным канатом.

• Находиться посторонним лицам около лебедки во время работы.

7. Порядок установки и работы ручных лебедок модели VS:

7.2 Установите на площадке анкерные болты с резьбой равной диаметру установочного отверстия лебедки или просверлите в ней соответствующие отверстия под болтовое соединение.

7.3 Установите лебедку на основание и убедитесь, что конструкция выдержит нагрузки, под которые предназначена лебедка.

7.4 Проверьте работоспособность механизмов лебедки.

7.5 Заправьте и закрепите канат.

7.6 Намотайте канат на лебедку с нагрузкой не менее 60 кг. Намотку каната производите строго по стрелке, которая находится под рукояткой.

7.7 Лебедка готова к работе.

7.8 Лебедки модели VS оснащены храповым механизмом, препятствующим произвольному вращению барабана и грузоупорным тормозом, состоящему из фрикционных дисков.

7.9 При работе с лебедками категорически запрещается снимать фиксатор храповика.

10. Гарантийные обязательства

10.1 На основании «Гражданского Кодекса РФ» и Закона РФ «О защите прав потребителя» на лебедку устанавливается гарантийный срок 12 месяцев с даты продажи лебедки.

10.2 В целях определения причин отказа и/или характер повреждений лебедки проводится техническая экспертиза в сервисном центре, в сроки, оговоренные Законом РФ.

10.3 Гарантии распространяются на все поломки, вызванные дефектами изготовления, материала или конструкции.

10.4 Гарантии не распространяются на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или грубого обращения, а так же на изделие со следами несанкционированного вмешательства в устройство изделия.

12. Техническое обслуживание и освидетельствование:

12.1 Техническое обслуживание лебедки заключается во внешнем осмотре не менее одного раза в месяц и смазке зубчатой передачи смазкой типа «ЛИТОЛ 24». При внешнем осмотре особое внимание обращайте на канат, заделку крюка и крепления лебедки.

12.2 После одного года эксплуатации подвергните лебедку техническому освидетельствованию согласно «Правила устройства и безопасной эксплуатации грузоподъемных кранов» (ПБ10-382-00) и сделайте соответствующую пометку в таблице.
