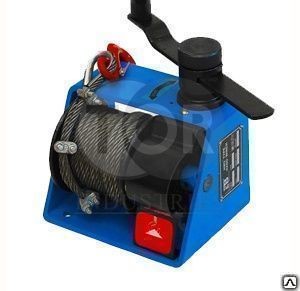

Лебедка червячная 1,0т 35м барабанная TOR VS 1000 в Гродно

Основные характеристики:

Повышенный запас прочности.

Ручные червячные лебедки предназначены для перемещения груза в горизонтальной или вертикальной плоскостях. Для приведения в движение барабана устройства используется червячная (зубчато-винтовая) передача. При червячной передаче винт с трапецеидальной резьбой (червяк) сцепляется с зубчатым колесом, передающим вращающий момент барабану лебедки.

Область применения устройств

Ручные лебедки с червячным приводом используют при выполнении следующих видов работ:

·         Строительные и монтажные;

·         Авторемонтные;

·         Такелажные.

Конструкция приспособления и принцип его работы

Основные элементы, входящие в конструкцию предлагаемых лебедок:

·         Рама;

·         Барабан;

·         Червячный вал;

·         Зубчатое колесо;

·         Две опоры (червячного вала и барабанного);

·         Рукоятка;

·         Фиксатор рукоятки;

·         Кожух редуктора.

Источник тяговой мощности в лебедке – червячный привод. Он увеличивает начальное усилие оператора и передает его вращающемуся барабану. Во время вращения барабан сматывает трос, перемещая при этом груз, закрепленный на конце. Привод оснащен храповым механизмом, который препятствует произвольному вращению барабана и грузоупорным тормозом, состоящим из фрикционных дисков.

Перед эксплуатацией лебедку необходимо установить на ровной поверхности специально подготовленной площадки, балки или консоли. Затем закрепить устройство при помощи анкерных болтов.

Особенность предлагаемых лебедок – ручка регулируемой длины, которая расположена на верхней части корпуса. Благодаря этому лебедку можно устанавливать на горизонтальные и вертикальные поверхности (например, на стену в автомастерской или в гараже).

Преимущества и недостатки червячной лебедки

Достоинства устройства:

·         Более высокая надежность в сравнении с механизмами, где использована зубчатая (шестеренная) передача;

·         Безопасность – червячный механизм имеет возможность самоторможения (при остановке ведущего вала, ведомый вал блокируется);

·         Плавность хода и низкий уровень шума;

·         Компактность.

К недостаткам относятся:

·         Более низкая скорость намотки троса на барабан в сравнении с шестеренными механизмами;

·         Более быстрый износ деталей, чем при шестеренной передаче.

Технические характеристики предлагаемых лебедок

Параметры предлагаемых ручных лебедок с червячным приводом:

·         Грузоподъемность: от 0,25 до 1 т;

·         Длина каната: от 20 до 35 м;

·         Диаметр каната: от 5 до 9мм;

·         Необходимое усилие: от 23 до 32 кг.
