Лебедка тяговая электрическая г/п 3,0 т 160м TOR (JM) (б/каната) в Гродно

Основные характеристики:

Повышенный запас прочности.

ЛЕБЕДКА ЭЛЕКТРИЧЕСКАЯ серия JM 0.5/1.0/2.0/3.0/5.0 380В

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)

1. Описание и работа

1.1. Назначение изделия

Лебедка электрическая JM-0.5, JM-1.0, JM-2.0, JM-3.0, JM-5.0 предназначена для обеспечения подъемно- транспортных действий при строительных, монтажных и других работах, а также для комплектации подъемных устройств.

1.2. Технические характеристики

Лебедка рассчитана для работы в следующих условиях: Температура окружающей среды от -20 до +40 С Окружающая среда – невзрывоопасная

Рабочее положение – крепление на горизонтальной или вертикальной площадке с помощью анкерных болтов под навесом Исполнение лебедок для регионов с умеренным климатом – У2 Режим работы - легкий Рабочее напряжение 380В частота тока 50Гц

Срок службы лебедки при соблюдении условий эксплуатации – не менее 1 года

2. Устройство и принцип работы

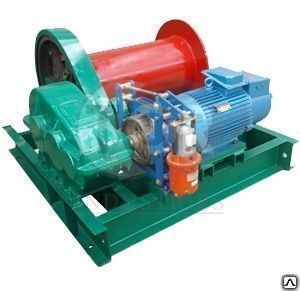

Лебедка состоит из двигателя , барабана, редуктора, колодочного тормоза, переключателя движения и рамы. Вал двигателя, обеспечивающего подъем и спуск, соединен с валом редуктора, второй вал которого непосредственно вращает с барабан. Блокируется вращение колодочным тормозом. Управление подъемом и спуском осуществляется с помощью переключателя.

4. Меры безопасности

• Данная электрическая лебедка создана для операций тяги и подъема грузов. Запрещено использовать данное оборудование для тяги, подъема, транспортировки людей или работать в местах, где под поднимаемым грузом, могут находиться люди.

• Работайте и обслуживайте лебедку в соответствии с инструкцией. Не допускайте детей и посторонних лиц, незнакомых с данной инструкцией, к управлению лебедкой. Лебедка может стать причиной ранений.

• Проверьте работу лебедки во всех режимах. Прекратите использование при любых повреждениях.

• Не превышайте разрешенную нагрузку.

• Не присоединяйте груз к полностью размотанному канату. Оставляйте не менее пяти полных витков на барабане.

• Не работайте с лебедкой, находясь под действием алкоголя.

• При работе с канатом используйте перчатки.

• Держитесь на безопасном расстоянии от троса и лебедки во время работы.

• Не тяните груз до того как выполнены все действия по его надежному закреплению.

• Не используйте поврежденный трос.

• Не направляйте трос руками, не стойте на стороне каната лебедки.

• Не оставляйте груз, висящий на тросе, без присмотра.

• После окончания работы или в перерыве груз не должен оставаться в поднятом состоянии.

• Запрещается выравнивание груза на весу.

• Запрещается проводить ремонт механизма при поднятом грузе.

• Оператор может начать двигать груз только после того как убедится, что в зоне опасности отсутствуют люди и груз не перевернется.

• Если лебедка не может сдвинуть груз с места, отключите лебедку нажатием кнопки на пульте. Выявите причины, по которым он не двигается.

• Для обеспечения безопасности работы лебедки в ее линии электропередачи должен быть установлен дополнительный автоматический выключатель, соответствующий мощности двигателя.

Для обеспечения безопасности при работе внешняя обшивка электрической лебедки должна быть заземлена, а в ее схему питания должен быть установлен дополнительный автоматический выключатель.

5. Техническое обслуживание

5.1. Перед началом работ необходимо проверять техническое состояние лебедки, крепление всех узлов и механизмов, состояние троса.

5.2. Периодически смазывайте трос и все движущиеся части лебедки.

5.3. Регулярно проверяйте уровень масла в редукторе и при необходимости доливайте масло.

5.4. Замену троса желательно доверить выполнять квалифицированным специалистам. Порядок замены троса:

1. Отмотать полностью весь трос. Обратить внимание, как он соединен с барабаном.

2. Отсоединить старый трос и присоединить новый.

3. Намотать новый трос на барабан, избегая образования петель.

6. Гарантийные обязательства

6.1. Гарантийный срок устанавливается 12 месяцев со дня продажи конечному потребителю, но не более 30 месяцев со дня изготовления и 300 часов работы.

6.2. Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а так же являющиеся следствием несанкционированного вмешательства

в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

6.3. В целях определения причин отказа и/или характера повреждений изделия производиться техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца.
