Таль червячная г/п 5,0т ручная передвижная ТРЧП 9 м в Гродно
ОПИСАНИЕ
Таль ручная червячная передвижная ТРЧП 5.0 т 9 м
Основные характеристики:
|
Артикул |
101593 |
|
Грузоподъемность, т |
5 |
|
H подъема, м |
9 |
|
Усилие руки, кг |
75 |
|
Цепь, мм |
9 |
|
Тип балки |
30М-45М |
|
Шаг цепи, мм |
27 |
|
Масса, кг |
233 |
Повышенный запас прочности.
<
ТАЛЬ РУЧНАЯ ЧЕРВЯЧНАЯ ПЕРЕДВИЖНАЯ
г/п 1,0; 3,2; 5,0; 8,0 т
ТУ 24.00.4911-2006
Тали предназначены для подъема и передвижения груза по подвесному монорельсовому пути двутаврового профиля при производстве ремонтных, монтажных, строительных и других работ. Тали применяются в качестве механизма подъема и механизма передвижения груза для ручного однобалочного крана.
|
Наименование параметра |
Грузоподъёмность, т |
||||
|
1,0 |
3,2 |
5,0 |
8,0 |
||
|
Высота подъёма |
3,0; 6,0; 9,0; 12,0 |
||||
|

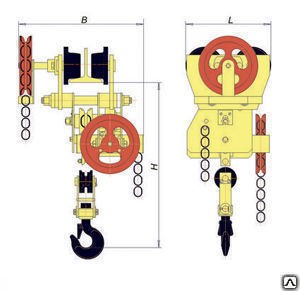

Размеры габаритные, мм, не более |
|||||
|
Н |
400 |
700 |
850 |
980 |
|
|
L |
220 |
295 |
355 |
480 |
|
|
В |
320 |
430 |
520 |
620 |
|
|
h |
10 |
12 |
16 |
16 |
|
|
b |
10 |
12 |
16 |
13 |
|
|
Радиус закругления пути, м |
1,2 |
2,0 |
2,5 |
3,0 |
|
|
Применяемые цепи |
|||||
|
Грузовые |
Круглозвенные Калиброванные высокопрочные ТУ 14-178-255-00 ТУ 4173-001-79746949-2007 |
1-В-6х19 |
1-В-9х27 |
1-В-9х27 |
8-10х30 |
|
Тяговые |
Круглозвенные калиброванные нормальной прочности ТУ 14-178-255-00 |
1-Н-6х19 |
|||
|
Тяговое усилие подъема /передвижения, кг |
35/10 |
65/18 |
75/20 |
75/25 |
|
|
Масса, кг, не более |
33-73 |
66-125 |
128-188 |
278-350 |
|
|
Монорельсовый путь (№ двутавр. балок ГОСТ 8239-89, ГОСТ 19425-74) |
16;18; 24М-36М |
22-45 24М-45М |
30-55 30М-45М |
45М |
|
Сведения, сообщаемые заказчиком
|
Грузоподъёмность, т |
|
Количество талей |
|
||
|
Температура окружающей среды, °С |
(-20+40); (-40+40) |
||||
|
Высота подъёма, м |
|
Климатическое исполнение |
У; УХЛ; Т |
||
|
Категория размещения |
1; 2; 3; 4 |
||||
|
Исполнение тали |
общепромышленное |
взрывобезопасное |
|||
|
Характеристика взрывобезопасности и пожаробезопасности |
|||||
|
Класс взрывоопасной зоны |
В - 1а; В - 1б; В - 1г; В – II; В - II а |
||||
|
Группа взрывоопасной смеси |
Т1; Т2; Т3 |
||||
|
Категория взрывоопасной смеси |
IIA; IIB; IIC |
||||
|
Класс пожароопасной зоны |
П-I; П-II; П-IIа; П-III; |
||||
