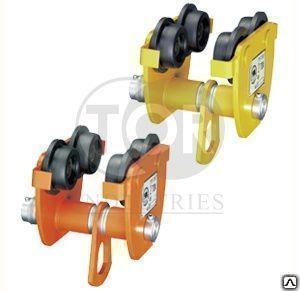

Тележки без механизма передвижения TOR GCT 1,0 в Гродно

арт.: 1031;

г/п, т: 1,0;

размер балки, мм: 80-100;

R изгиба пути, м: 1,0;

масса, кг: 7.

МЕХАНИЧЕСКИЕ ТЕЛЕЖКИ серия GСT

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ(ПАСПОРТ)

1. НАЗНАЧЕНИЕ ТЕЛЕЖКИ РУЧНОЙ МЕХАНИЧЕСКОЙ

Механические тележки используются для перемещения тали вдоль монорельса в производственных помещениях или на открытом воздухе. Механическая приводная тележка управляется ручной тягой цепи, обычная тележка – путем приложения силы к поднятому грузу, передвигаемому вдоль монорельса. Тележки прицепляются на монорельс верхней транспортировочной системы, идущей по прямой или изогнутой линии. Данное изделие незаменимо в местах, где нет доступа к электропитанию.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕЛЕЖЕК

Механические тележки GCT

Механические тележки GCT

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

3.1. Механическая тележка состоит из левой пластины и др. Обычная тележка состоит из левой пластины и др. Колеса установлены на левой и правой пластинах. Подвесной палец, проходящий через левую и правую пластины и подвесную пластину, на которой подвешены лебедки, замкнут гайками вращение от которого передается с помощью вала на передвижные колеса на внутренней и внешней сторонах пластины.

4. ПОДГОТОВКА ТЕЛЕЖКИ К РАБОТЕ И ПОРЯДОК РАБОТЫ

4.1. Распакуйте тележку. Удалите лишнюю смазку с тяговой грузовой цепи.

4.2. Подвесьте тележку к балке и проведите техническое освидетельствование с целью установления соответствия документации на тележку и ее исправного состояния.

4.3. Проверьте работу тележки вхолостую, перемещая на небольшое расстояние по монорельсу

4.5. Перед началом работы убедитесь, что тележка надежно подвешена.

4.6. Производите перемещение тележки с грузом на небольшое расстояние. После этого остановитесь для проверки правиль­ности строповки груза и исправности конструкции тележки.

4.7. Убедившись, что все в исправности, продолжайте перемещение груза.

4.8. Передвижение должно осуществляться плавно, без рывков.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

5.1. Техническое обслуживание заключается во внешнем осмотре тележки и смазке.

5.2. При внешнем осмотре обратить внимание на состояние беговой цепи, грузовых колес, редуктора, отсутствие повреждений зуба.

5.3. При износе цепи и колес произведите их браковку.

5.4. Удаляйте загрязнения с тележки после завершения работы.

5.5. Протирайте все части тележки керосином и регулярно смазывайте пере­даточные механизмы и подшипники густой смазкой, следите чтобы эти части всегда были смазаны.

5.6. Тележка до эксплуатации должна храниться в упакованном виде в тарном ящике в закрытом помещении или под навесом.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

6.1. Тележка соответствует паспортным данным при соблюдении потребителем условий эксплуата­ции, транспортирования и хранения.

6.2. Гарантийный срок устанавливается 12 месяцев со дня продажи конечному потребителю, но не более 30 месяцев со дня изготовления.

6.3. Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а так же являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

6.4. В целях определения причин отказа и/или характера повреждений изделия производится техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца.

6.5. Срок консервации - 3 года.

7. МЕРЫ ПРЕДОСТОРОЖНОСТИ

7.1. Категорически воспрещается превышение нагрузки и использование тележки для перемещения людей.

7.2. Категорически воспрещается проходить или работать под грузом при его подъеме. Запрещается выравнивание груза и поправка грузозахватных приспособлений на весу. Запрещается работа с оттянутым грузом.

7.3. Немедленно остановите работу, если цепь не тянется или сила тяги цепи превышает показатель при нормальной эксплуатации.

7.4. Не тяните цепь под углом к пластине маховика ручной подачи, чтобы не допустить спутывания цепи. Запрещается подтаскивание груза по земле или полу.

7.5. Подшипник и шестерню следует регулярно смазывать, а также регулярно проверять, затянуты ли болты и гайки.

7.6. После окончания работы или в перерыве груз не должен оставаться в подвешенном состоянии.

7.7. Запрещается проводить ремонт механизма при подвешенном грузе.
