Тележка для тали с мех. перед. 10т 9м TOR GCL 10Х9 в Гродно

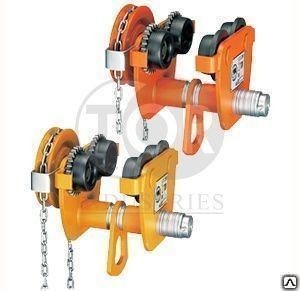

Тележка для тали с мех. перед. TOR GCL 10Х9
Основные характеристики:
|
Артикул |
104109 |
|
Грузоподъемность, т |
10 |
|
Н подъема, м |
9 |
|
Размер балки, мм |
155-185 |
|
R изгиба пути, м |
2 |
|
Масса, кг |
47 |
Повышенный запас прочности.
МЕХАНИЧЕСКИЕ ТЕЛЕЖКИ серия GCL
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ(ПАСПОРТ)
1. НАЗНАЧЕНИЕ ТЕЛЕЖКИ РУЧНОЙ МЕХАНИЧЕСКОЙ
Механические тележки используются для перемещения тали вдоль монорельса в производственных помещениях или на открытом воздухе. Механическая приводная тележка управляется ручной тягой цепи, обычная тележка – путем приложения силы к поднятому грузу, передвигаемому вдоль монорельса. Тележки прицепляются на монорельс верхней транспортировочной системы, идущей по прямой или изогнутой линии. Данное изделие незаменимо в местах, где нет доступа к электропитанию.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕЛЕЖЕК
Механические приводные тележки GCL 3, 6, 9, 12 м
|
Модель |
GCL05 |
GCL1 |
GCL2 |
GCL3 |
GCL5 |
GCL10 |
GCL20 |
|
Номинальная грузоподъемность (т) |
1/2 |
1 |
2 |
3 |
5 |
10 |
20 |
|
Испытательная нагрузка (кН) |
7.4 |
14.7 |
29.4 |
44.1 |
61.25 |
122.5 |
245 |
|
Высота хода (м) |
2.5 |
2.5 |
3 |
3 |
3 |
3 |
3 |
|
Натяжение цепи для полного поднятия груза (Н) |
60 |
80 |
140 |
150 |
170 |
320 |
2х320 |
|
Мин. радиус изгиба (м) |
0.9 |
1 |
1.1 |
1.3 |
1.4 |
1.7 |
5 |
|
Размеры (мм) A |
202 |
205 |
280 |
320 |
350 |
300 |
|
|
B |
196 |
205 |
240 |
280 |
330 |
365 |
|
|
C |
170 |
185 |
225 |
248 |
295 |
415 |
|
|
H |
80 |
100 |
135 |
165 |
200 |
225 |
|
|
F (F’) |
3 |
||||||
|
Рекомендуемая двутавровая балка, мм |
68-94
|
80-115 |
88-135 |
110-145 |
116-170 |
155-185 |
|
|
Вес нетто (кг) |
4,5 |
7,2 |
16 |
25 |
36 |
43 |
|
|
Доп. груз на метр доп. подъема |
1 |
2 |
|||||
|
Вес брутто (кг) |
5 |
7,7 |
17 |
26 |
37 |
45 |
|
|
Размеры упаковки (ДxШxВ), см |
26х21х15 |
28х25х17 |
32х28х19 |
37х33х22 |
38х37х27 |
51х49х44 |
90х58х63 |
3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

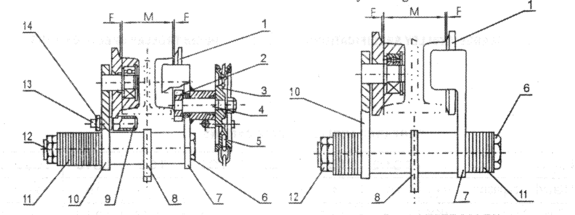

3.1. Механическая тележка состоит из левой пластины и др. Обычная тележка состоит из левой пластины и др. Колеса установлены на левой и правой пластинах. Подвесной палец, проходящий через левую и правую пластины и подвесную пластину, на которой подвешены лебедки, замкнут гайками вращение от которого передается с помощью вала на передвижные колеса на внутренней и внешней сторонах пластины.
4. ПОДГОТОВКА ТЕЛЕЖКИ К РАБОТЕ И ПОРЯДОК РАБОТЫ
4.1. Распакуйте тележку. Удалите лишнюю смазку с тяговой грузовой цепи.
4.2. Подвесьте тележку к балке и проведите техническое освидетельствование с целью установления соответствия документации на тележку и ее исправного состояния.
4.3. Проверьте работу тележки вхолостую, перемещая на небольшое расстояние по монорельсу
4.5. Перед началом работы убедитесь, что тележка надежно подвешена.
4.6. Производите перемещение тележки с грузом на небольшое расстояние. После этого остановитесь для проверки правильности строповки груза и исправности конструкции тележки.
4.7. Убедившись, что все в исправности, продолжайте перемещение груза.
4.8. Передвижение должно осуществляться плавно, без рывков.
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
5.1. Техническое обслуживание заключается во внешнем осмотре тележки и смазке.
5.2. При внешнем осмотре обратить внимание на состояние беговой цепи, грузовых колес, редуктора, отсутствие повреждений зуба.
5.3. При износе цепи и колес произведите их браковку.
5.4. Удаляйте загрязнения с тележки после завершения работы.
5.5. Протирайте все части тележки керосином и регулярно смазывайте передаточные механизмы и подшипники густой смазкой, следите чтобы эти части всегда были смазаны.
5.6. Тележка до эксплуатации должна храниться в упакованном виде в тарном ящике в закрытом помещении или под навесом.
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
6.1. Тележка соответствует паспортным данным при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
6.2. Гарантийный срок устанавливается 12 месяцев со дня продажи конечному потребителю, но не более 30 месяцев со дня изготовления.
6.3. Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а так же являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.
6.4. В целях определения причин отказа и/или характера повреждений изделия производится техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца.
6.5. Срок консервации - 3 года.
7. МЕРЫ ПРЕДОСТОРОЖНОСТИ
7.1. Категорически воспрещается превышение нагрузки и использование тележки для перемещения людей.
7.2. Категорически воспрещается проходить или работать под грузом при его подъеме. Запрещается выравнивание груза и поправка грузозахватных приспособлений на весу. Запрещается работа с оттянутым грузом.
7.3. Немедленно остановите работу, если цепь не тянется или сила тяги цепи превышает показатель при нормальной эксплуатации.
7.4. Не тяните цепь под углом к пластине маховика ручной подачи, чтобы не допустить спутывания цепи. Запрещается подтаскивание груза по земле или полу.
7.5. Подшипник и шестерню следует регулярно смазывать, а также регулярно проверять, затянуты ли болты и гайки.
7.6. После окончания работы или в перерыве груз не должен оставаться в подвешенном состоянии.
7.7. Запрещается проводить ремонт механизма при подвешенном грузе.
